आलेख सारांश:यह आलेख बताता है कि कैसे एकेस ढाला सर्किट ब्रेकर(एमसीसीबी) काम करता है, आधुनिक विद्युत वितरण प्रणालियों में यह क्यों आवश्यक है, और इसका चयन, स्थापना और रखरखाव कैसे ठीक से किया जाए। यह ग्राहकों की आम समस्याओं जैसे ओवरलोड सुरक्षा विफलताओं, गलत आकार, उपद्रव ट्रिपिंग और औद्योगिक और वाणिज्यिक बिजली प्रणालियों में सुरक्षा जोखिमों को भी संबोधित करता है।
1. मोल्डेड केस सर्किट ब्रेकर का अवलोकन

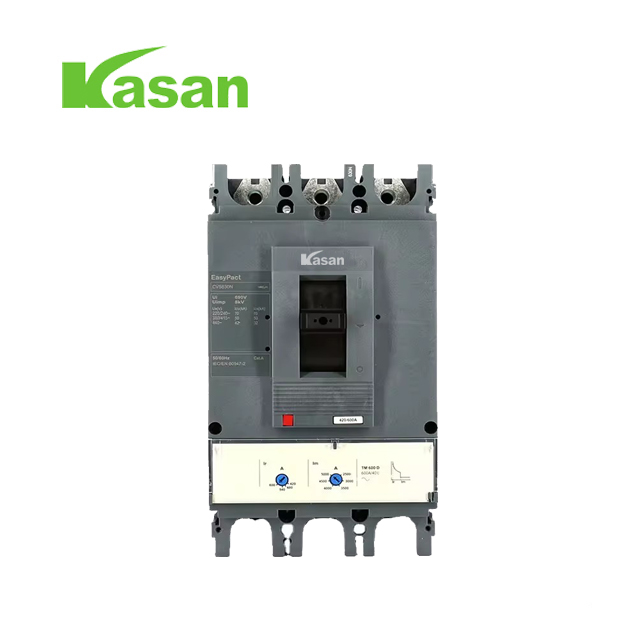

मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) एक विद्युत सुरक्षा उपकरण है जिसे ओवरलोड, शॉर्ट सर्किट या ग्राउंड फॉल्ट जैसी असामान्य स्थिति होने पर सर्किट को स्वचालित रूप से डिस्कनेक्ट करने के लिए डिज़ाइन किया गया है। साधारण फ़्यूज़ के विपरीत, एमसीसीबी को रीसेट और पुन: उपयोग किया जा सकता है, जिससे वे औद्योगिक और वाणिज्यिक विद्युत प्रणालियों के लिए अत्यधिक कुशल बन जाते हैं।
एमसीसीबी का व्यापक रूप से बिजली वितरण पैनलों, मोटर सुरक्षा प्रणालियों और हेवी-ड्यूटी विद्युत प्रतिष्ठानों में उपयोग किया जाता है जहां विश्वसनीयता और समायोज्य सुरक्षा सेटिंग्स की आवश्यकता होती है।
2. एमसीसीबी कैसे काम करता है
मोल्डेड केस सर्किट ब्रेकर का कार्य सिद्धांत दो प्रमुख सुरक्षा तंत्रों पर आधारित है: थर्मल सुरक्षा और चुंबकीय सुरक्षा।
-
थर्मल सुरक्षा:लंबे समय तक अत्यधिक धारा प्रवाहित होने पर एक द्विधात्विक पट्टी झुक जाती है, जिससे ट्रिप तंत्र चालू हो जाता है।
-
चुंबकीय सुरक्षा:शॉर्ट सर्किट के दौरान, एक उच्च धारा एक चुंबकीय क्षेत्र उत्पन्न करती है जो तुरंत ब्रेकर से टकराती है।
यह दोहरी सुरक्षा दीर्घकालिक अधिभार सुरक्षा और तत्काल शॉर्ट-सर्किट प्रतिक्रिया दोनों सुनिश्चित करती है। यह संयोजन एमसीसीबी को संवेदनशील उपकरणों की सुरक्षा करने और विद्युत नेटवर्क में आग के खतरों को रोकने की अनुमति देता है।
आधुनिक प्रणालियों में, समायोज्य यात्रा सेटिंग्स इंजीनियरों को लोड विशेषताओं के आधार पर प्रदर्शन को बेहतर बनाने, सिस्टम स्थिरता में सुधार करने और अनावश्यक शटडाउन को कम करने की अनुमति देती हैं।
3. एमसीसीबी के अंदर प्रमुख घटक
एमसीसीबी कई इंजीनियर घटकों से बना है जो सुरक्षित संचालन सुनिश्चित करने के लिए एक साथ काम करते हैं:
| अवयव |
समारोह |
| संपर्क |
गलती की स्थिति के दौरान करंट प्रवाहित करें और खोलें |
| थर्मल तत्व |
गर्मी प्रतिक्रिया के माध्यम से अधिभार का पता लगाता है |
| चुंबकीय कुंडल |
शॉर्ट सर्किट के दौरान तुरंत ट्रिपिंग |
| आर्क बुझाने वाला |
स्विचिंग के दौरान विद्युत चाप को दबा देता है |
| यात्रा इकाई |
सुरक्षा प्रतिक्रिया को नियंत्रित और समन्वयित करता है |
प्रत्येक घटक मांग वाले वातावरण में सुरक्षा और स्थायित्व बनाए रखते हुए उच्च वर्तमान भार को संभालने की एमसीसीबी की क्षमता में योगदान देता है।
4. लाभ और व्यावहारिक मूल्य
एमसीसीबी कई सामान्य औद्योगिक विद्युत चुनौतियों का समाधान करते हैं:
- ओवरलोड और शॉर्ट सर्किट से होने वाली उपकरण क्षति को रोकता है
- रीसेट करने योग्य ऑपरेशन के माध्यम से डाउनटाइम कम करता है
- विद्युत प्रणाली की विश्वसनीयता में सुधार करता है
- लचीली सुरक्षा के लिए समायोज्य यात्रा सेटिंग्स प्रदान करता है
- उच्च वर्तमान अनुप्रयोगों को कुशलतापूर्वक संभालता है
पारंपरिक फ्यूज सिस्टम की तुलना में, एमसीसीबी रखरखाव लागत को काफी कम कर देता है और औद्योगिक सुविधाओं में परिचालन निरंतरता में सुधार करता है।
5. सही एमसीसीबी का चयन कैसे करें
सिस्टम सुरक्षा सुनिश्चित करने और उपद्रव ट्रिपिंग से बचने के लिए सही एमसीसीबी चुनना महत्वपूर्ण है। प्रमुख कारकों में शामिल हैं:
-
रेटेड वर्तमान (में):लोड आवश्यकताओं से मेल खाना चाहिए
-
तोड़ने की क्षमता:फॉल्ट करंट को सुरक्षित रूप से बाधित करने की क्षमता
-
यात्रा वक्र प्रकार:प्रतिक्रिया संवेदनशीलता निर्धारित करता है
-
खम्भों की संख्या:एकल-चरण या तीन-चरण प्रणालियों पर आधारित
-
पर्यावरणीय स्थितियाँ:तापमान, आर्द्रता और स्थापना स्थान
गलत चयन से अक्सर समय से पहले विफलता, अधिक गर्मी या अनावश्यक शटडाउन होता है, जो औद्योगिक बिजली प्रणालियों में आम समस्या बिंदु हैं।
6. औद्योगिक अनुप्रयोग
एमसीसीबी का उपयोग उनकी मजबूती और अनुकूलनशीलता के कारण उद्योगों की एक विस्तृत श्रृंखला में किया जाता है:
- उत्पादक संयंत्र
- व्यावसायिक भवन
- डेटा केंद्र
- विद्युत वितरण पैनल
- एचवीएसी सिस्टम
- मोटर नियंत्रण केंद्र
इन वातावरणों में, परिचालन सुरक्षा और दक्षता के लिए निर्बाध बिजली और विद्युत दोषों से सुरक्षा महत्वपूर्ण है।
7. रखरखाव और समस्या निवारण
उचित रखरखाव एमसीसीबी का दीर्घकालिक प्रदर्शन सुनिश्चित करता है। सामान्य प्रथाओं में शामिल हैं:
- ओवरहीटिंग संकेतों के लिए टर्मिनलों का नियमित निरीक्षण
- समय-समय पर परीक्षण यात्रा कार्य करता है
- आवास से धूल और प्रदूषकों की सफाई
- स्विचिंग घटकों में यांत्रिक घिसाव की जाँच करना
सामान्य मुद्दों में शामिल हैं:
- गलत साइजिंग के कारण ट्रिपिंग से परेशानी
- यांत्रिक घिसाव के कारण ट्रिप करने में विफलता
- ढीले कनेक्शन के कारण ज़्यादा गरम होना
इन समस्याओं का शीघ्र पता लगाने से महंगे सिस्टम डाउनटाइम और उपकरण क्षति को रोका जा सकता है।
8. एमसीसीबी बनाम अन्य सर्किट ब्रेकर
| विशेषता |
एमसीसीबी |
एमसीबी |
फ्यूज |
| वर्तमान रेटिंग |
उच्च (2500ए तक) |
निम्न (125ए तक) |
भिन्न |
| रीसेट क्षमता |
हाँ |
हाँ |
नहीं |
| adjustability |
उच्च |
कम |
कोई नहीं |
| आवेदन |
औद्योगिक/वाणिज्यिक |
आवासीय/हल्का भार |
बुनियादी सुरक्षा |
यह तुलना इस बात पर प्रकाश डालती है कि एमसीसीबी को उच्च-लोड वाले वातावरण में क्यों पसंद किया जाता है जहां लचीलापन और विश्वसनीयता आवश्यक है।
9. अक्सर पूछे जाने वाले प्रश्न
Q1: एमसीसीबी का मुख्य उद्देश्य क्या है?
यह स्वचालित रूप से बिजली काटकर विद्युत सर्किट को ओवरलोड और शॉर्ट सर्किट से बचाता है।
Q2: क्या ट्रिपिंग के बाद एमसीसीबी का पुन: उपयोग किया जा सकता है?
हां, एमसीसीबी को गलती की स्थिति साफ होने के बाद रीसेट करने और पुन: उपयोग करने के लिए डिज़ाइन किया गया है।
Q3: एमसीसीबी कितने समय तक चलती है?
उपयोग की शर्तों और रखरखाव प्रथाओं के आधार पर आमतौर पर 10-20 वर्ष।
Q4: एमसीसीबी उपद्रव ट्रिपिंग का क्या कारण है?
अनुचित लोड गणना, अस्थिर बिजली आपूर्ति, या गलत ट्रिप सेटिंग्स।
