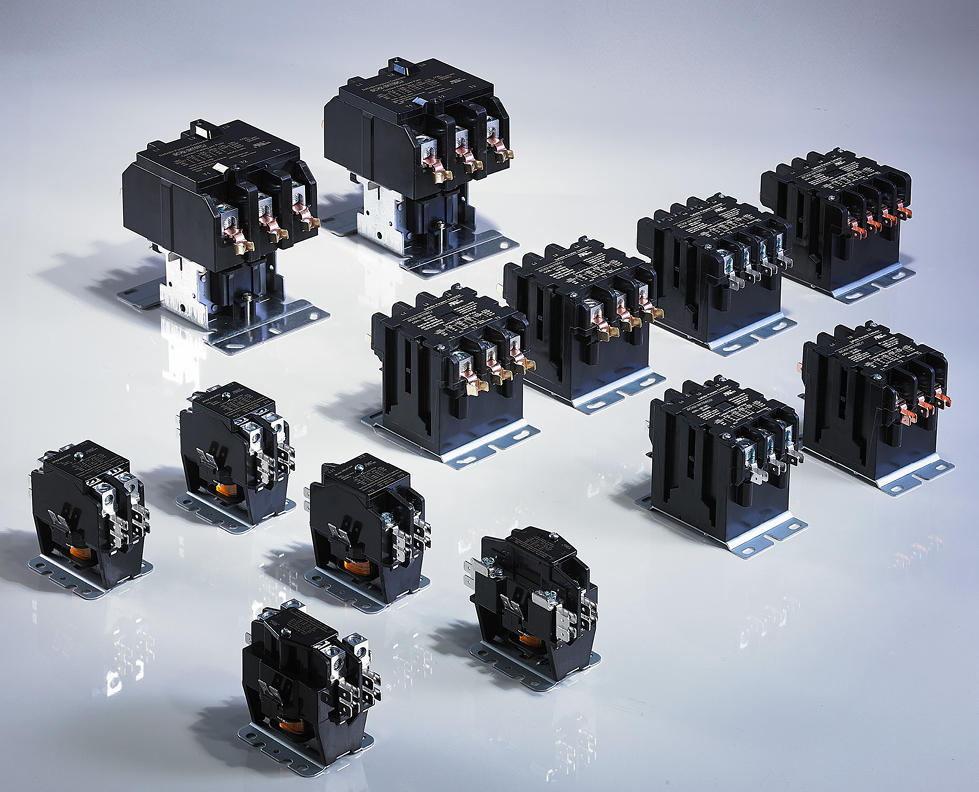

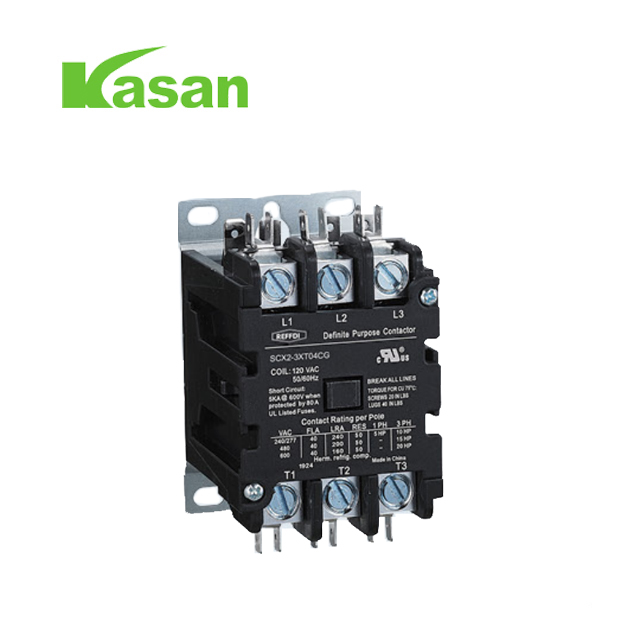

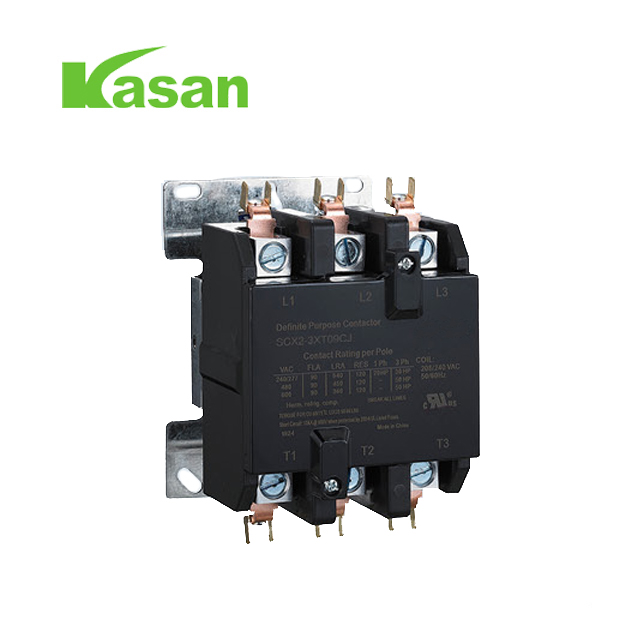

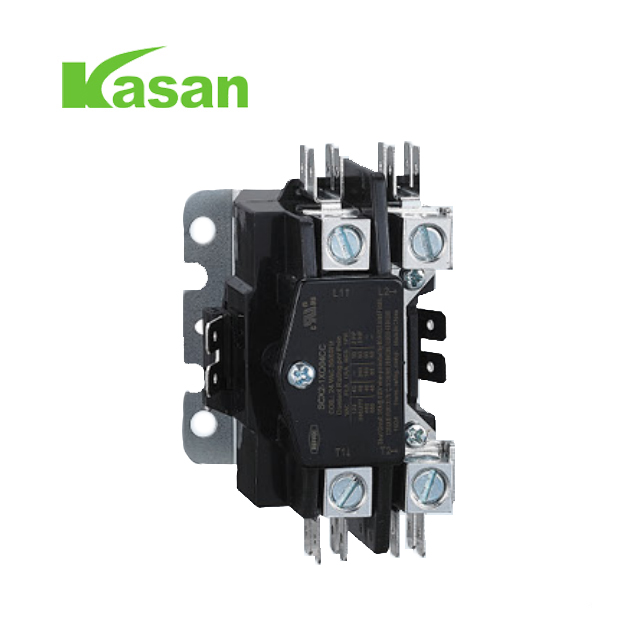

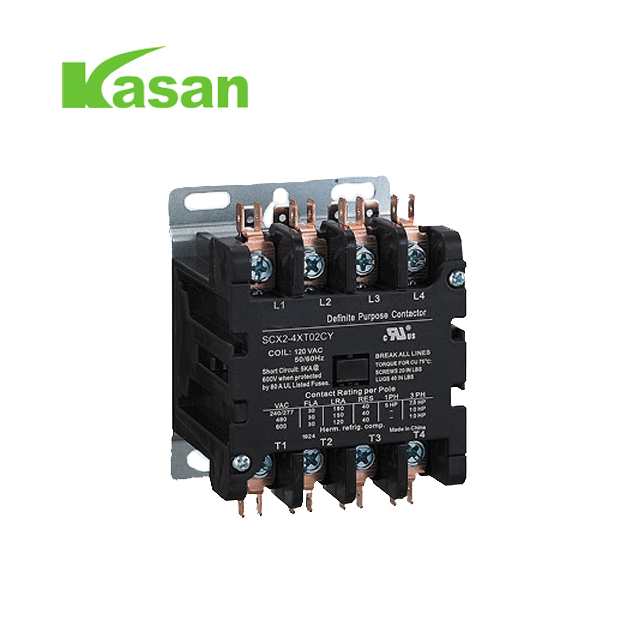

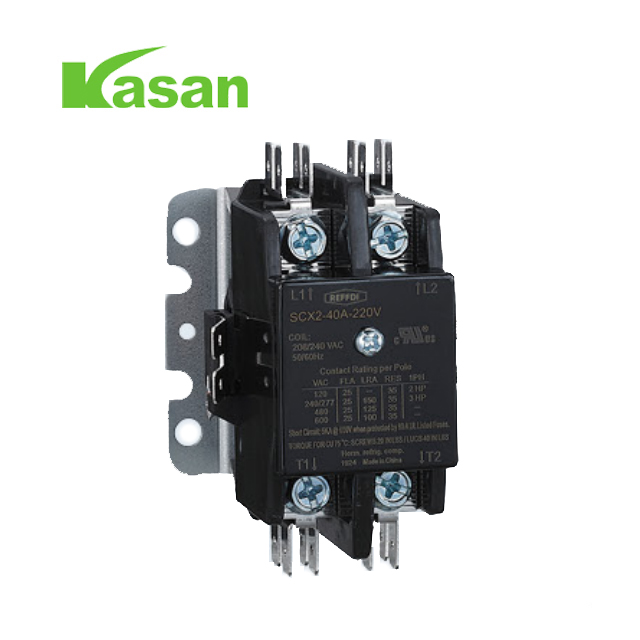

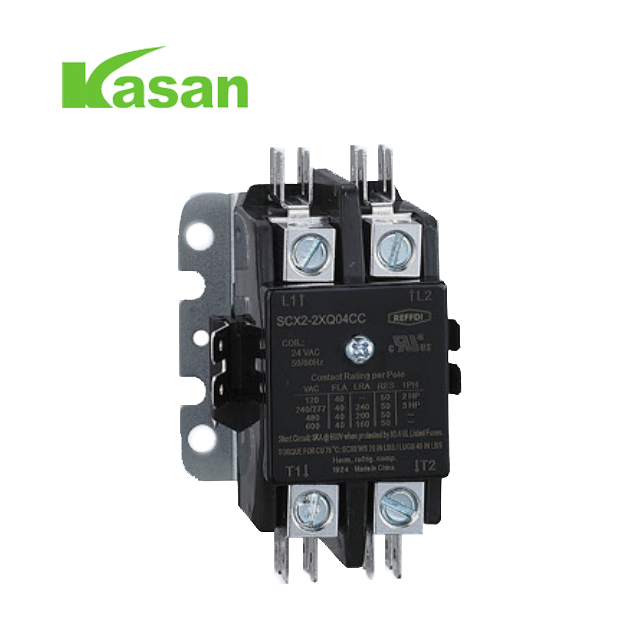

एयर कंडीशनर 1P मैग्नेटिक इलेक्ट्रिक AC 220V कॉन्टैक्टर

आवेदन रेंज

SCX2 श्रृंखला निश्चित प्रयोजन संपर्ककर्ता एयर कंडीशनर, प्रशीतन, प्रतिरोधक हीटिंग सहित व्यावसायिक अनुप्रयोगों के लिए उपयुक्त हैं। प्रकाश व्यवस्था और कई अन्य स्थापनाएं जहां कम लागत, उच्च प्रदर्शन संपर्ककर्ता की आवश्यकता होती है। ये उपकरण लचीलेपन की पेशकश करते हैं और इन्हें पूरा करने या पार करने के लिए डिज़ाइन किया गया है

यूएल/सीएसए के निश्चित प्रयोजन संपर्ककर्ता मानक द्वारा परिभाषित विद्युत और यांत्रिक आवश्यकताएं।

विद्युत संपर्क रेटिंग:20ए-90ए

विद्युत कुंडल रेटिंग: 24-60oV

जीवन रेटिंग, 100,000 और 250,000 चक्र विकल्प।

विकल्प: 1,2,3,4 पोल 24,120,240 और 480 वीएसी कॉइल में फिट बैठता है, विद्युत रेटिंग स्क्रू की विस्तृत श्रृंखला,

बॉक्स या प्रेशर प्लेट कनेक्शन NEMA माउंटिंग बेस।

NO/NC एंड स्विच किट।

टेरिनेशन्स 10-32 सीआर 20, 25 और 30 एफएलए मॉडल

बॉक्स लग-40, 50, 60,75 और 90 एफएलए मॉडल

तापमान रेंज:- 40° F से + 150° F/- 40° C से + 65°C

टिप्पणी:

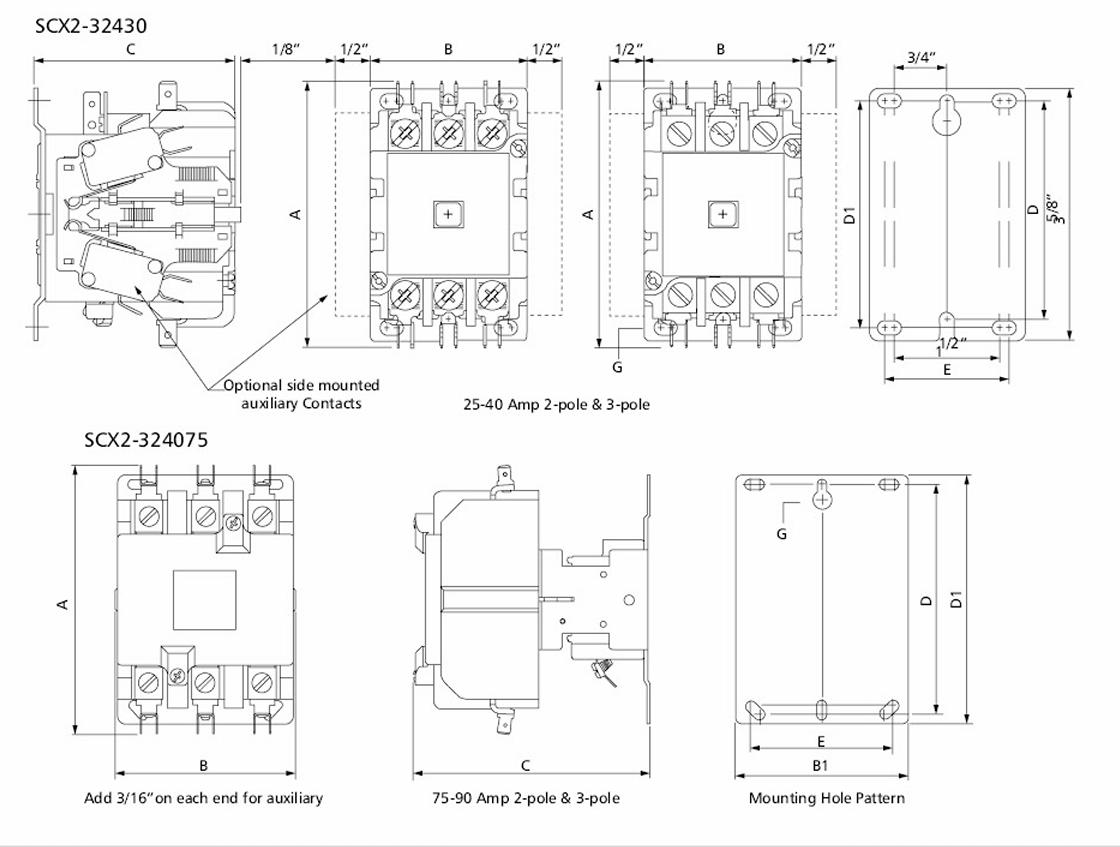

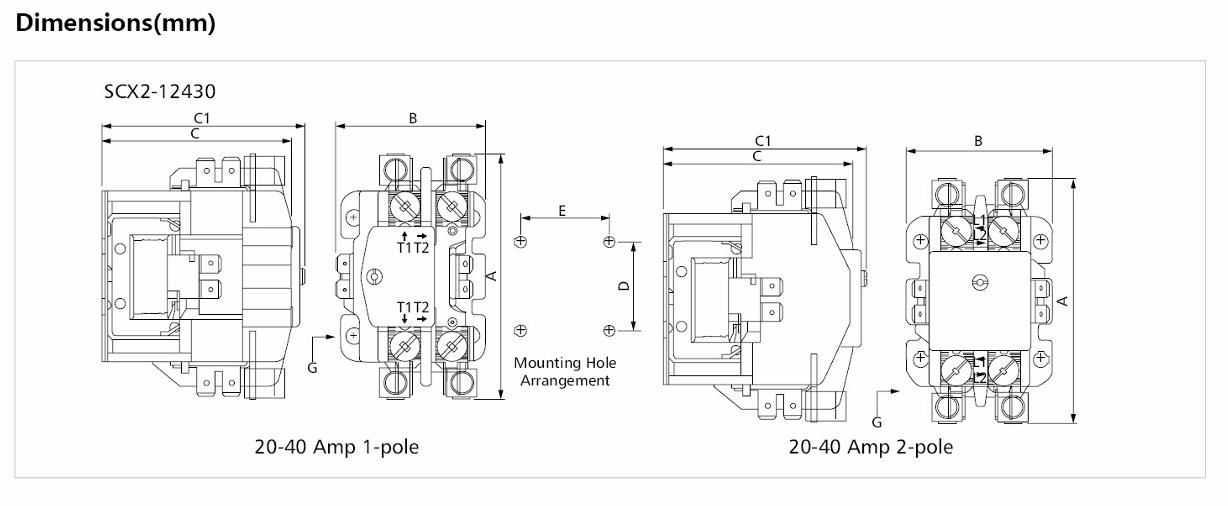

1. निर्दिष्ट आयामों के बिना वायरिंग कनेक्टर की सहनशीलता 0.2 मिमी के अनुसार होगी। 2. रेटेड वर्तमान 20-40FLA 182 पोल उत्पादों के लिए मुख्य सर्किट स्क्रू लॉकिंग टॉर्क: स्क्रू 22 IN-LBS/LUGS 40 IN-LBS मुख्य सर्किट स्क्रू लॉकिंग टॉर्क रेटेड वर्तमान 20-40FLA 384 पोल और 50-60FLA उत्पादों के लिए: 50 IN-LBS मुख्य सर्किट स्क्रू रेटेड वर्तमान 75-90FLA उत्पादों के लिए लॉकिंग टॉर्क: 50 IN-LBS

सहायक मॉड्यूल स्क्रू लॉकिंग टॉर्क: 10 IN-LBS, रेटेड वर्तमान 20-90FLA उत्पादों के लिए कॉइल स्क्रू लॉकिंग टॉर्क: 10 IN-LBS3। त्वरित कनेक्ट सॉकेट टर्मिनल को IEC60760 मानक का पालन करना चाहिए और यदि इन्सर्ट वायरिंग का उपयोग किया जाता है, तो टर्मिनल और इंसर्ट के बीच विश्वसनीय कनेक्शन सुनिश्चित करना चाहिए।
